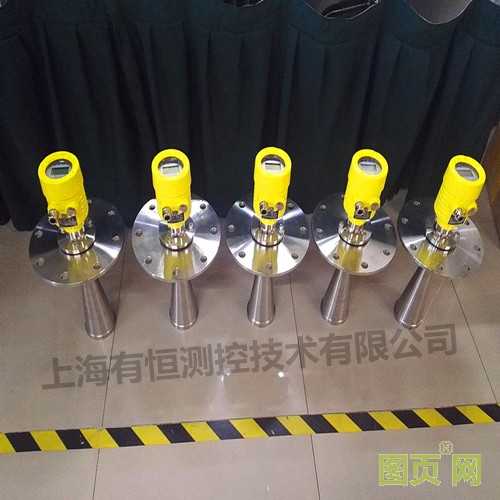

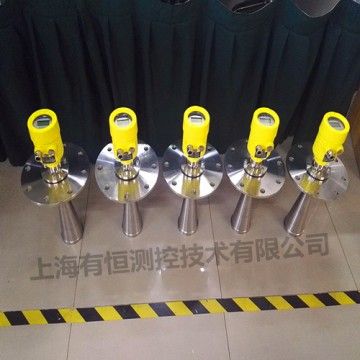

雷达液位计成熟地运用了非接触天线技术。该产品在测量过程中应用了按照线性变化的高频信号，雷达物位计的信号从天线发出，在被测量平面反射，回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理，频率差对应于测量距离，一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差，进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。
雷达液位计特点：
①非接触测量，无磨损，无污染
②天线尺寸小，便于安装
③波长更短，对在倾斜的固体表面有更好的反射
④测量盲区更小，对于小罐测量也会取得良好的效果
⑤波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
⑥几乎不受大气中水蒸气、温度压力变化影响
⑦严重粉尘环境仪表也能准确读取到真实物位回波
⑧高信噪比，即使在波动的情况下也能获得更优的性能
⑨26GHz 频率，是测量固体和低介电常数介质的选择
|

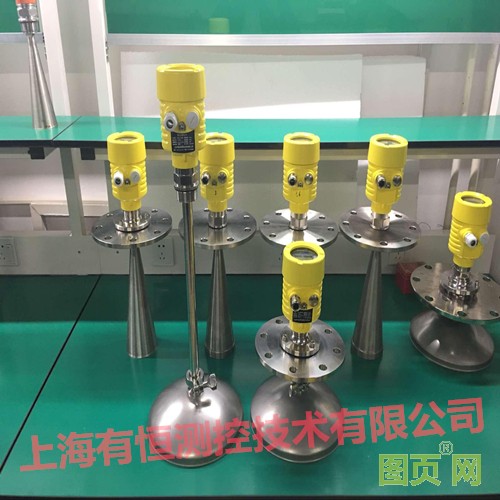

名称 |
UHRD801 |
UHRD802 |
UHRD803 |
|
天线型式 |
防腐棒式 |
防腐棒式 |
喇叭式 |
|
应用 |
过程条件简单，腐蚀性的液体、浆料 |
存储或过程容器腐蚀性的液体、浆料 |
适用于各种存储或过程容器的液体、浆料及固体 |
|
测量范围 |
20 m |
20 m |
35 m |
|
过程连接 |
G11/2螺纹或11/2NPT |
法兰 |
法兰 |
|
过程温度 |
-40～120℃ |
-40～150℃ |
-40～250℃ |
|
过程压力 |
-0.1～0.3MPa |
-0.1～2MPa |
-0.1～4MPa |
|
精度 |
|
+ / 10mm |
|
|
频率范围 |
6.8GHz |
||
|
信号输出 |
4～20mA输出/HART（两线） |
||
|
名称 |
UHRD805 |
UHRD806 |
UHRD807 |
|
天线型式 |
防腐棒式，PVDF塑封 |
喇叭口天线或安装波导管 |
喇叭式 |
|
应用 |
小容器内的强腐蚀性液体 过程条件简单 |
存储容器或过程容器 过程条件复杂 |
腐蚀性介质，过程条件非常复杂 |
|
测量范围 |
10m，20 m |
30 m |
20 m |
|
过程连接 |
螺纹或法兰 |
螺纹或法兰 |
卫生型法兰 |
|
过程温度 |
-40～150℃ |
-40～200℃ |
-40～150℃ |
|
过程压力 |
-0.1～0.3MPa |
-0.1～4MPa |
-0.1～1.6MPa |
|
精度 |
+ / -5mm |
+ / -3mm |
+ / -3mm |
|
频率范围 |
26GHz |
||
|
信号输出 |
4～20mA输出/HART（两线） |
||
|
名称 |
UHRD808 |
UHRD809 |
|
天线型式 |
防腐棒式，PVDF塑封 |
喇叭口天线或安装波导管 |
|
应用 |
存储容器、过程容器或强粉尘易结晶、结露场所 |
常温、常压容器 |
|
测量范围 |
70 m |
15 m |
|
过程连接 |
法兰 |
法兰 |
|
过程温度 |
-40～250℃ |
-40～250℃ |
|
过程压力 |
-0.1～4MPa |
-0.1～4MPa |
|
精度 |
+ / -15mm |
+ / -10mm |
|
频率范围 |
26GHz |
|
|
信号输出 |
4～20mA输出/HART（两线） |
|
雷达液位计应用场合：智能雷达液位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
