1 明渠流量计工作原理及构成——明渠污水流量普遍采用巴氏槽、薄壁堰为计量方法，其原理都属于节流式测流技术，测量的直接对象都是节流装置上游与下游的水位差，根据此水位差，即可计算出过流断面上的瞬时流量。明渠污水流量计由量水堰（测流槽）、液位传感器、二次仪表组成。分别完成形成水头（标准流）、测量水位高度、计算流量等工作。
量水堰——凡是能拦截水流、并能使水流从其顶部溢流的设施称堰。堰的种类很多：按厚度可分为薄壁堰（堰壁厚度小于0.67倍几何水头）、适用堰和宽顶堰；按断面形状可分为三角堰、梯形堰、等宽堰等；按射流与下流水位的连接形式可分为淹没堰和非淹没堰。
常用的是薄壁三角堰，薄壁梯形堰、薄壁矩形堰。在一定条件下，对一定的薄壁堰而言，流量与几何水头高度呈一定函数关系，据此可测量污水流量。用量水堰测流时，水头损失较大，适用测量含悬浮物少，不合纤维性物质的污水。测流槽——有侧收缩的宽顶堰，当堰坎高为零时称槽，它是堰的特殊变形，分为短喉道槽（巴氏槽）、无喉道槽（孙氏槽）和长喉道槽等。
明渠流量计量常用的是巴氏槽（巴歇尔槽）在一定条件下，对一定的巴氏槽而言，流量与上游水位高度呈一定的函数关系，据此可测量污水流量。用测流槽测流时，水头损失较小，适用水质条件较宽，用于测量污水时，应及时清理槽壁上的水生物，保持槽壁的光滑。

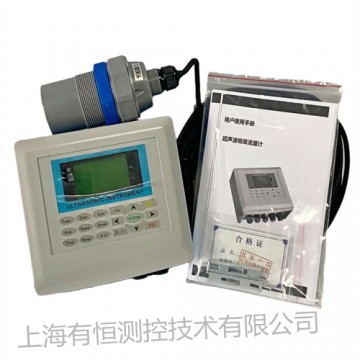

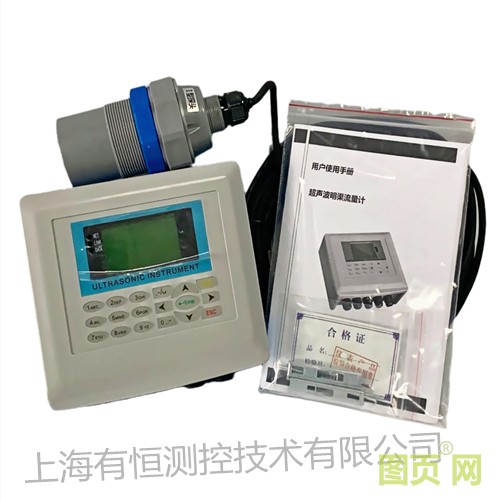

上海有恒超声波明渠流量计特点如下：
（1）超声波非接触式液位测量，完全不影响流速，液位测量准确是理想的液位仪。
（2）探头功耗低，安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。
（3）适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。
（4）操作简便，无需进行信号输入标定。只需设置简单参数即可使用。
（5）流量积算仪带历史流量计录功能，可计录过去60小时、30天、12个月、10年的流量数据，并可通过SD卡实时记录数据。
（6）仪表控制功能全面，四路继电器信号输出，易连接常用执行机构（电动机，报警器等）；
（7）根据工况要求，探头可选IP68、防腐、防爆、小盲区高精度型、超低功耗、大量程等特殊型号产品；
（8）中文显示界面，16键按键操作。更加通俗易懂的菜单选项，更加快捷的实现人机交流。
（9）内置远程通信模块，可订制各种通信协议
技术选型参数如下
累计流量范围：0~9999999（满8位清零，同时累计次数加1，流量单位根据设定）
瞬时流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）
流量精度：5%
探头测距范围：2m、5m、8m、10m（标配为2m，根据现场工况,可选高精度小盲区型也可以选择更大量程型）
探头盲区：0.3--0.5m（与量程而不同）
测距精度：±0.25%F.S（示探头而定）
显示：中文3吋ＬＣＤ
液位分辨率：1mm
键盘：16位键盘操作；
信号输入：换能器（标配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
可选信号输出：一路或两路4-20mA（标配一路4-20mA，换能器输入时只有一路）RS485/232（支持Modbus协议）（标配）4通道继电器输出（继电器触点容量:AC:5A 250V DC:10A 120V）
工作电压：AC220V或DC12~24V
功耗：<3W
仪表材质：主机材质ABS、传感器材质ABS
主机外形尺寸：240mm×184mm×110mm；
传感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；
传感器安装接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）
传感器线缆：10m屏蔽线缆（可定制任意长度）
工作环境：常温、常压
防护等级：主机防护等级IP53 传感器防护等级IP65（可选更高的防护等级）
数据浏览：快速查看时、日、月、年流量记录
选项功能：支持MiniSD卡数据采集、支持无线传输、支持微型打印机（订货时选购）
