涡轮流量计的结构介绍:
(1)叶轮:其上带有螺旋形叶片,受被测介质冲击而旋转,配合信号检测器将旋转运动换成电脉冲信号。有良好的导磁性能以改变信号检测器内磁路的磁阻,叶轮参数决定流量变送器在整个流量范围内的线性误差。
(2)外壳:直接与管道相连接,介质流经其中,承受被测介质压力与温度安装变送器的机芯。插入式电磁流量计对大多数被测介质应具有耐腐蚀性和足够的机械强度,在用磁电感应式的信号检测器时,壳体应具有不导磁的性能。
(3)导流体:持叶轮的转轴,保证叶轮转动中心与外壳中心重合,具有稳流和整流作用。
(4)轴和轴承:支持叶轮做高速旋转的一组运动零件,轴一般用淬火的不锈钢、镀硬铬的其他钢、钨铬钻硬质合金等硬材料,而轴承用石墨及增强F4塑料、尼龙等软材料和钨铬钻硬质合金等硬材料制成。在叶轮转速确定的情况下,流量计的寿命主要取决于轴与轴承的配合及工况下的磨损。

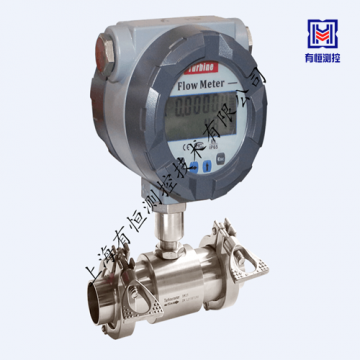

该流量传感器为脉冲输出型,可以接入控制系统或与二次显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的介质(洁净介质)。LWG系列液体涡轮流量传感器与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。选用本产品的防爆型式,可在有爆Za危险的环境中使用。我厂涡轮适用于在工作温度下粘度小于5×10-6m2/s的介质,对于粘度大于5×10-6m2/s的液体,要对流量计进行实液标定后使用。如用户需用特殊形式的流量计,可协商订货,需防爆型流量计时,在订货中加以说明。
基本参数与技术性能
选型 |
LWGY |
□□ |
□ |
□ |
□ |
□ |
□ |
□ |
说明 |
||||||
公 称 通 径 |
4 |
4mm,普通涡轮流量范围0.04~0.25m3/h |
|||||||||||||
6 |
6mm,普通涡轮流量范围0.1~0.6m3/h |
||||||||||||||
10 |
10mm,普通涡轮流量范围0.2~1.2m3/h |
||||||||||||||
15 |
15mm,普通涡轮流量范围0.6~6m3/h |
||||||||||||||
20 |
20mm,普通涡轮流量范围0.8-8m3/h |
||||||||||||||
25 |
25mm,普通涡轮流量范围1~10m3/h |
||||||||||||||
32 |
32mm,普通涡轮流量范围1.6-16m3/h |
||||||||||||||
40 |
40mm,普通涡轮流量范围2~20m3/h |
||||||||||||||
50 |
50mm,普通涡轮流量范围4~40m3/h |
||||||||||||||
65 |
65mm,普通涡轮流量范围8-80m3/h |
||||||||||||||
80 |
80mm,普通涡轮流量范围10~100m3/h |
||||||||||||||
100 |
100mm,普通涡轮流量范围20~200m3/h |
||||||||||||||
125 |
125mm,普通涡轮流量范围25-250m3/h |
||||||||||||||
150 |
150mm,普通涡轮流量范围30~300m3/h |
||||||||||||||
200 |
200mm,普通涡轮流量范围80~800m3/h |
||||||||||||||
涡轮类型 |
LWGY-N |
基本型,+5-24DCV供电,脉冲输出 |
|||||||||||||
LWGY-A |
4~20mA两线制电流输出,远传変送型 |
||||||||||||||
LWGY-B |
电池供电现场显示型 |
||||||||||||||
LWGY-C |
现场显示/4~20mA 二线制电流输出 |
||||||||||||||
LWGY-C1 |
现场显示/RS485通讯协议 |
||||||||||||||
LWGY-C2 |
现场显示/ HART通讯协议 |
||||||||||||||
精度等级 |
05 |
精度0.5级 |
|||||||||||||
10 |
精度1.0级 |
||||||||||||||
量程类型 |
W |
宽量程涡轮 |
|||||||||||||
S |
标准量程涡轮 |
||||||||||||||
材质 |
S |
304不锈钢 |
|||||||||||||
L |
316(L)不锈钢 |
||||||||||||||
防爆要求 |
N |
N或无标记为非防爆 |
|||||||||||||
E |
防爆型(ExdIIBT6) |
||||||||||||||
压力等级 |
N |
常规 |
|||||||||||||
H(x) |
参照说明书 |
