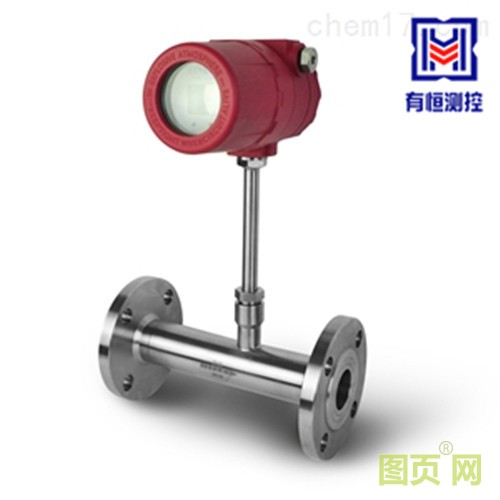

一、UHMF压缩空气流量计产品介绍：
热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量，传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度 T1；另一个传感器自加热到高于介质温度 T2，它用于感测流体流速，称为速度传感器。该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将 T2的热量带走，使 T2 的温度下降，若要使ΔT 保持不变，就要提高 T2 的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系。热式气体质量流量计具有体积小、数字化程度高、安装方便，测量准确等优点。
二、UHMF压缩空气流量计产品特点
★真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。
★宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。
★抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
★安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护（需要特殊定制）。
★数字化设计。整体数字化电路测量，测量准确、维修方便。
★采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
三、技术参数
|
性能 |
技术参数 |
|
测量介质 |
各种气体（乙炔除外） |
|
管径范围 |
DN15-4000mm |
|
流速范围 |
0.1-100m/s |
|
准确度 |
±1.5-2.5% |
|
工作温度 |
传感器：-40~200℃ 转换器：-20~45℃ |
|
工作压力 |
插入式 介质压力≤1.6MPa 管段式 介质压力≤4.0MPa 特殊压力可定制 |
|
供电电源 |
一体式DC24V或者AC220V≤18W 分体式AC220V≤19W |
|
响应速度 |
1S |
|
输出信号 |
4-20mA输出（光电隔离，大负载500Ω）、脉冲、RS-485（光电隔离）、HART协议 |
|
报警 |
1-2路继电器常开触点、10A/220V/AC、5A/30V/DC |
|
结构形式 |
插入式和管道式 |
|
供货类型 |
分体型和一体型 |
|
管道材质 |
不锈钢、碳钢、塑料等 |
|
现场显示 |
四行汉字液晶显示 |
|
显示内容 |
质量流量、标准体积流量 流速、瞬时流量和累积流量 |
|
防护等级 |
IP65 |
|
传感器材质 |
不锈钢（316L） |
