顶(底)装式磁性浮子液位计概述：
UHZ-D/W系列顶(底)装式磁性浮子液位计是以浮球为测量元件，通过连杆上磁钢将液位变化传递给现场指示器，使指示器醒目地指示出液位的高度。UHZ-D/W系列顶(底)装式磁翻板液位计可以和本公司生产的液位控制开关和液位远传变送装置配套使用，可实现液位的上、下极限报警及限位控制，液位远传变送装置可将液位变化转换成4～20mA线性电流信号，实现远距离的指示、检测、控制和记录。
顶(底)装式液位计适用于地下贮槽的液位测量、整机由不锈钢等防腐材料制成、故可用于有腐蚀、有毒、易燃、易爆的场合。
顶(底)装式磁性浮子液位计结构原理：
UHZ-D/W型系列顶(底)装式磁性浮子液位计是由现场指示部分及其辅助装置(液位控制开关和液位远传变送装置)二部分组成，用户也可以单独选用现场指示部分。
液位计是按阿基米德定理和磁性材料同性相斥，异性相吸的原理研制而成。根据上述原理。将液位变化线性地传递至液位指示器上。红色为液相，白色为气相，从而达到现场测量液位的目的。
控制器是根据上述磁钢特性，通过液位控制开关使转换器触点按液位给定值动作从而达到液位控制的目的，液位控制开关安装在液位计所需控制的位置。
远传变送装置亦是根据磁性感应原理，将液位的变化线性转换成直流4～20mA电流信号，进行远传并和二次仪表配套实现液位的远距离测量、记录和控制。
顶(底)装式磁性浮子液位计结构特点及外形尺寸：
顶（底）装式 表2
结构特点 接液材质 温度(℃) 压力(MPa) 密度(g／cm3) 外型
无护管型 304 250 2.5 ≥0.75 图1
碳钢护管型 Q235 250 2.5 ≥0.75 图2
不锈钢护管型 304 250 2.5 ≥0.75 图2
防腐型 PTFE 150 2.5 ≥0.75 图3
轻比重型 304 150 2.5 ≥0.55 图1
顶(底)装式磁性浮子液位计技术参数：
1、测量范围(L)：0~5000mm
2、指示精度：±10mm
3、工作压力：1.0，1.6，2.5MPa
4、工作温度：-40~+250℃，450℃ (高温型)
5、介质密度：≥0.55 g／cm3
6、法兰标准：HG20592~20635-97DN150,
PN1.6/PN2.5其它法兰标准用户在订购时注明。

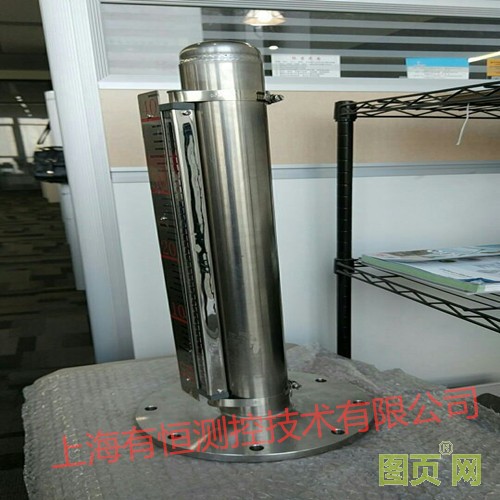

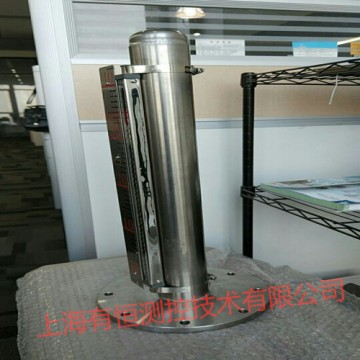

顶装磁翻板液位计
上海有恒顶装磁翻板液位计其浮子内不安装磁钢只产生浮力，浮子用连接杆和磁钢连接使浮子和磁钢产生位置差，当液面变化时，浮子通过连接杆带动磁钢升降，经磁耦合驱动浮筒外壁上的显示器显示液位。仪表主要由磁钢、浮球、连接杆、浮筒组件、显示器等组成，接触介质的结构零件材质为不锈钢、聚四氟乙烯及铝合金。
顶装式磁翻板液位计在安装时，一定要上下垂直，不能有倾斜，否则会影响液位的测量，会出现液位不准或磁翻柱不工作等现象。如果磁翻板显示板过高，需加装辅助设施给予固定。

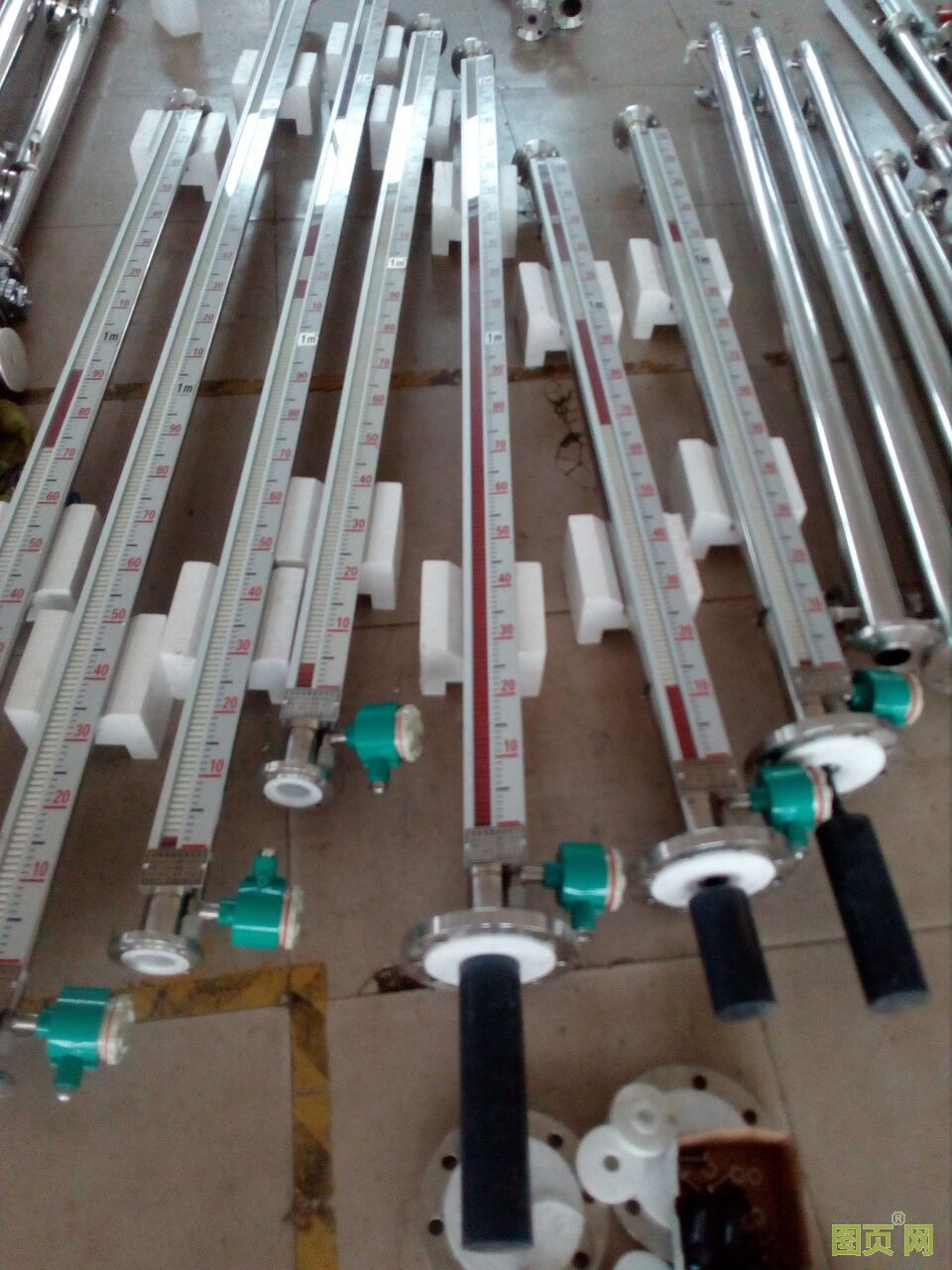

磁翻板液位指示器安装在桶槽的上面，用以指示和控制桶槽内的液体容量，现场可根据需要加装排污阀。指示器由磁性色片组成，当本体管内的磁性浮球随液位上升时色片翻转，即可显示液位高度。也可在本体管上加装磁性开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。本体管采用无缝钢管，连接管处采用拉孔焊接，内部无划痕。
制作磁翻板液位计的工艺虽然很简单,但质量是要有一定的保证，选对厂家是关键。因此，采购顶装式磁翻板液位计要选择信誉好的厂家。价格可能略高一点，但产品质量售后服务要有保证的。
