超声波明渠流量计工作原理：明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。
1、工作电压：AC220V或DC12~24V
2、主机外形尺寸：240mm×184mm×110mm；
3、累计流量范围：0~9999999（满8位清零，同时累计次数加1，流量单位根据设定）
4、瞬时流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）
5、探头测距范围：2m、5m、8m、10m（标配为2m，根据现场工况,可选高精度小盲区型也可以选择更大量程型）
6、测距精度：±0.25%F.S（示探头而定）
7、键盘：16位键盘操作
8、信号输入：换能器（标配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
产品特点
（1）流量积算仪带历史流量计录功能，可计录过去60小时、30天、12个月、10年的流量数据，并可通过SD卡实时记录数据。
（2）操作简便，无需进行信号输入标定。只需设置简单参数即可使用。
（3）仪表控制功能强大，四路继电器信号输出，易连接常用执行机构（电动机等）；
（4）根据工况要求，探头可选IP68、防腐/爆、小盲区高精度型、超低功耗、大量程等特殊型号产品；
（5）内置远程通信模块，可订制各种通信协议。
（6）适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。
（7）超声波非接触式液位测量，完全不影响流速，液位测量准确是理想的液位仪。
（8）探头功耗低，安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。

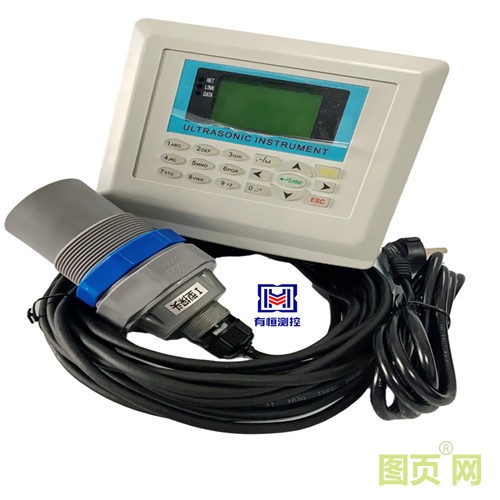

超声波明渠流量计，利用超声波探头非接触测量方式测出渠道水位值，再通过水位-流量换算法计算出流量。可根据渠道现场情况搭配相应堰槽（巴歇尔槽、矩形堰、三角堰等）或不搭配堰槽单独测量。主要应用在农田灌溉渠道、企业排污口、污水处理厂、水电站生态下泄流量监测等现场。超声波明渠流量计必须搭配堰槽测量，通常搭配三角堰、矩形堰、巴歇尔槽来测量。在流量<40L/S时，选用三角堰测量；当流量>40 L/S时，选用巴歇尔槽或矩形堰测量。
