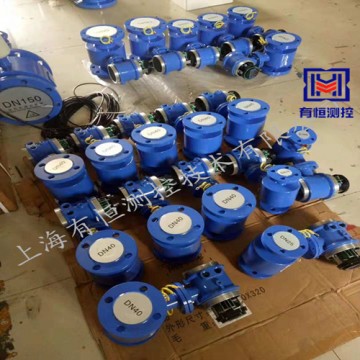

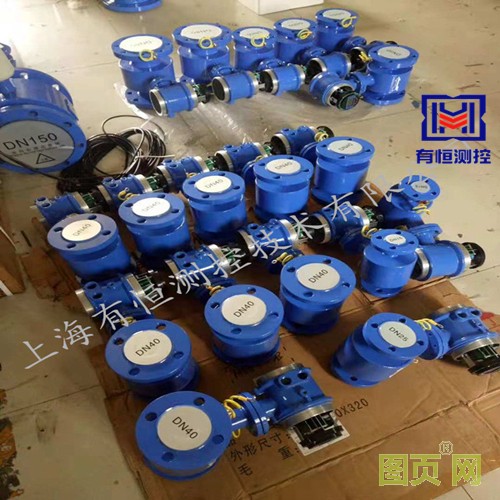

电磁流量计厂家——上海有恒UHLDG电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
本产品已被广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
UHLDG-S型智能电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:E=KBVD
式中：
K---------仪表常数
B---------磁感应强度
V - --------测量管道界面内的平均流速
D--------测量管道的截面内径
测量流量时，导电性液体以速度V流过直于流动方高的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4-20mA和0-1KHz输出。
三、智能一体式电磁流量计产品特点：
■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达1500：1
■超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
■采用16位嵌入式微处理器，运算速度快, 精度高，流量测量的稳定性高，功耗低。
■采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
■管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
■在现场可根据用户实际需要在线修改量程。
■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
■具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
■内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
四、一体化电磁流量计技术参数：
|
公称通径（mm） |
管道式四氟衬里：DN10～DN2600 |
|
|
管道式橡胶衬里：DN40～DN2600 |
||
|
流动方向： |
正，反，净流量 |
|
|
量程比： |
1500：1 |
|
|
重复性误差： |
测量值的±0.1% |
|
|
精度等级： |
管道式：0.5级，1.0级 |
|
|
被测介质温度： |
普通橡胶衬里：－20～＋60℃ |
|
|
高温橡胶衬里：－20～＋90℃ |
||
|
聚四氟乙稀衬里：－30～＋100℃ |
||
|
高温型四氟衬里：－20～＋180℃ |
||
|
额定工作压力： |
DN6－DN80：≤4.0MPa |
|
|
DN100－DN250：≤1.6MPa |
||
|
DN300－DN2600：≤1.0MPa |
||
|
流速范围： |
0.1－15m/s |
|
|
电导率范围： |
被测流体电导率≥5μs/cm |
|
|
电流输出： |
负载电阻 |
0～10mA：0～1.5kΩ |
|
4～20mA：0～750 kΩ |
||
|
|
输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA |
|
|
供电电源： |
AC220V或DC24V |
|
|
要求直管段长度 |
上游≥5DN，下游≥2DN |
|
|
连接方式： |
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 |
|
|
防爆等级： |
mdIIBT4 |
|
|
防护等级： |
IP65，特殊订制最高可达IP68 |
|
|
环境温度： |
－25～＋60℃ |
|
|
相对温度： |
5%～95% |
|
|
消耗总功率： |
小于20W |
|
五、智能电磁流量计选型：
1.适合测量介质：导电液体
2. 智能电磁流量计测量范围的选择
|
内径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin（m3/h） |
0.0283 |
0.0636 |
0.12 |
0.176 |
0.29 |
0.452 |
0.7 |
1.19 |
|
Qmax（m3/h） |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106.0 |
179.0 |
|
内径（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin（m3/h） |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
|
Qmax（m3/h） |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
|
内径（mm） |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin（m3/h） |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qmax（m3/h） |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
|
内径（mm） |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin（m3/h） |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qmax（m3/h） |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258 |
3. 智能电磁流量计电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验
|
材料 |
耐腐蚀性能 |
|
316L不锈钢 |
1适用于工业、生活用水，原水井水，城市污水等中性溶液 |
|
哈氏合金C |
1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物 |
|
哈氏合金B |
1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性 |
|
钛 |
耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀 |
|
钽 |
除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵 |
|
铂 |
适用所有的酸碱盐溶液（发烟硫酸及硝酸） |
|
碳化钨 |
具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质 |
