一、产品概述

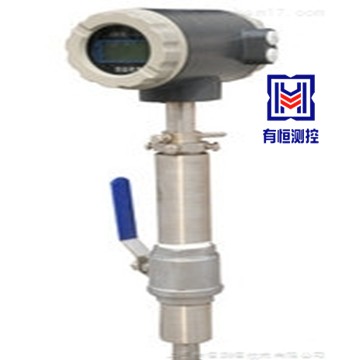

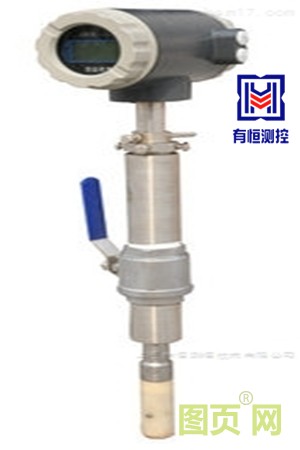

上海有恒UHLDC型插入式电磁流量计由LDC型插入式电磁流量计传感器和LDC型插入式电磁流量计转换器配套组成，用来测量管道内各种导电液体的体积流量。插入式电磁流量计与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量管型和平面电极型两种结构型式。测量管型传感器适于测量清洁介质；平面电极型适于测量介质中含有其它杂质的液体流量测量。为减少污染,节水减排,必须对生活用水、工业用水、循环水以及排放的污水进行严格的计量和控制流量计就是流量控制过程中的必须仪表，考虑到性价比等因素,在φ250 mm以上的管道上选用插入式电磁流量计。
上海有恒UHLDC型插入式电磁流量计可广泛用来测量自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体的流量，亦可测量酸、碱、盐等腐蚀性导电液体。
二、产品特点
测量可靠、抗干扰能力强
体积小、重量轻、安装方便、维护量小
耐腐蚀全不锈钢材质、ABS全模具生产探头
结构简单、牢固、无活动部件、使用寿命长
数字通讯输出：RS485、RS232、HART、Modbus
能够在不断流的情况下进行安装、拆卸，为用户的检修带来了方便
流量计不仅有4-20mA电流信号输出，同时还有1-2000HZ频率输出
较一般电磁流量计的制造成本和安装费用低，特别适合大中口径管道流量测量
测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响，压力损失为零
采用先进的加工工艺，固态封装、耐震动、寿命长等特点，使仪表具有良好的测量精度和稳定性
|
型号: |
LDC系列 |
|
口 径: |
DN200 - DN2000 |
|
精 度: |
± 1.5% ±1.0% ± 0.5% |
|
低导电率 : |
15μs/cm |
|
测量范围 : |
推荐使用范围： 0.5m/s～10m/s连续可调 |
|
介质温度 : |
-20- +180℃ |
|
环境温度 : |
-20- +60℃ |
|
流体压力 : |
≤ 1.6MPa |
|
防护等级 : |
传感器 转换器 |
|
材 质: |
探头材质为 304不锈钢, 电极材质为316不锈钢,绝缘层为PTFE. |
|
电气接口 : |
M20×1.5,1/2〞NPT |
|
显示方式 : |
标准双线液晶显示 ,可同时显示瞬时和累积流量。 |
|
电 源: |
220VAC 50HZ 24VDC |
|
防爆等级： |
Exd[ia]iam ll CT5 |
|
信号输出： |
1、开关量可设为： 脉冲输出 , |
|
组态方式： |
1、通过三个手动键现场组态。 |
三、流量范围
1.适合测量介质：导电液体
2. 智能电磁流量计测量范围的选择
|
内径（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin（m3/h） |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
|
Qmax（m3/h） |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
|
内径（mm） |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin（m3/h） |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qmax（m3/h） |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
|
内径（mm） |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin（m3/h） |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qmax（m3/h） |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258 |
四、产品选择
插入式电磁流量计电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验
|
材料 |
耐腐蚀性能 |
|
316L不锈钢 |
1适用于工业、生活用水，原水井水，城市污水等中性溶液 |
|
哈氏合金C |
1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物 |
|
哈氏合金B |
1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性 |
|
钛 |
耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀 |
|
钽 |
除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵 |
|
铂 |
适用所有的酸碱盐溶液（发烟硫酸及硝酸） |
|
碳化钨 |
具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质 |
4. 电磁流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
|
衬里材料 |
耐腐蚀性能 |
工作温度 |
适用范围 |
|
氯丁橡胶Ne |
耐一般低浓度酸碱盐的腐蚀 |
-20～70℃ |
工业用水污水低浓度酸碱盐 |
|
聚氨酯橡胶PO |
有极好的耐磨性能,专用于强磨损性浆液,不耐腐 |
-10～60℃ |
含固体颗粒的液体(水泥浆矿浆等) |
|
聚全氟乙丙烯FEP |
1耐热耐腐蚀性与PTFE相当 |
-40～180℃ |
除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质 |
|
聚四氟乙烯PTFE |
几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差 |
-40～180℃ |
不能用于负压管道及磨损性较强的流体 |
