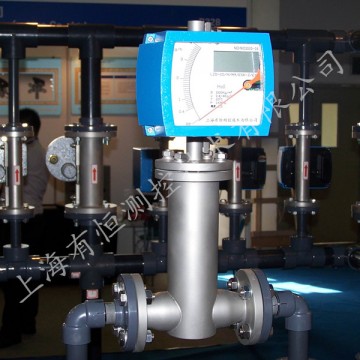

水平安装金属管浮子流量计采用可变面积式测量原理生产研究，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有 0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。

工作原理：金属管浮子流量计的构造是在一根截面积自下而上逐渐扩大的椎形金属管内，装有一个能够旋转自如的由金属或其他材质制成的转子（或称浮子），被测流体从金属管底部流进，从顶部流出。

当流体自下而上流过垂直锥形管时，转子受到两个力的作用：一是垂直向上的推动力，它等于流体流经转子与锥形管间的环形截面积所产生的压力差；另一个是垂直向下的净重力，它等于转子所受重力减去流体对转子的浮力，当流量加大使压力差大于转子净重力时，转子就上升，当压力差与转子的净重力相等时，转子处于平衡状态，即停留在一定位置上，在金属管外表面上刻有读数，根据转子的停留位置，读出被测流体的流量。

技术参数如下：

测量范围:水（20℃）1-200000 l／h

空气（20℃，0．1013MPa）0.03－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)   DN20<30mPa.s(F15.4-F15.8)
     DN25: <250mPa.s           DN50-DN150: <300mPa.s

环境温度：液晶型－30℃－+85℃；指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰；特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20*1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）；交流型：85－265VAC 50HZ；电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65；

防爆标志：本安型ExiaIICT4-T6 隔爆型dⅡCT6
