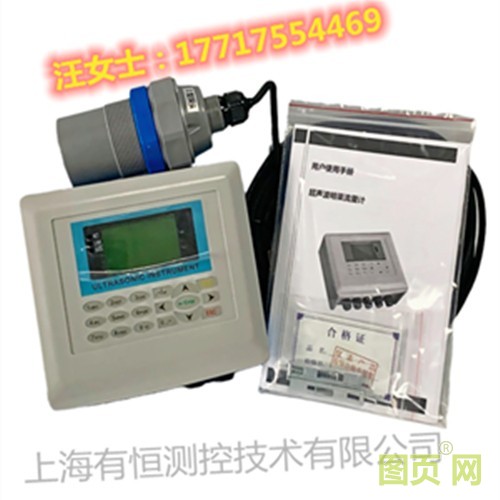

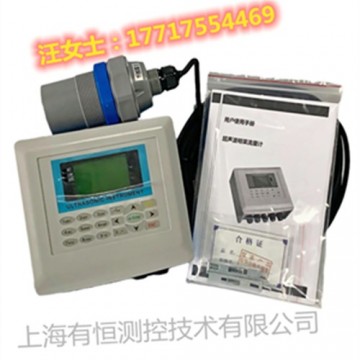

1.2 超声波明渠流量计的特点
（1）超声波非接触式液位测量，完全不影响流速，液位测量准确是理想的液位仪。
（2）探头功耗低，安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。
（3）适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。
（4）操作简便，无需进行信号输入标定。只需设置简单参数即可使用。
（5）流量积算仪带历史流量计录功能，可计录过去60小时、30天、12个月、10年的流量数据，并可通过SD卡实时记录数据。
（6）仪表控制功能全面，四路继电器信号输出，易连接常用执行机构（电动机，报警器等）；
（7）根据工况要求，探头可选IP68、防腐、防爆、小盲区高精度型、超低功耗、大量程等特殊型号产品；
（8）中文显示界面，16键按键操作。更加通俗易懂的菜单选项，更加快捷的实现人机交流。
（9）内置远程通信模块，可订制各种通信协议。
测量的原理
超声波明渠流量计原理是配合量水堰槽直接测量液位，通过相应的液位-流量换算关系把液位深度转换为量水槽内的流量。量水槽内液位越高流量越大，反之液也位越底流量越小。超声波换能器安装于上水槽上方。检测到超声波换能器端面到液面的距离，根据超声波换能器的安装高度减去液面到超声波换能器的距离等于流过量水槽的水位深度，将水位深度带入流量换算公式得出流量。计算公式请查看第10页明渠流量计的应用，其不同的槽型其几何参数也不相同，故使用时一定要注意设置槽型的所有参数。
1.4 技术参数
（1）累计流量范围：0~9999999（满8位清零，同时累计次数加1，流量单位根据设定）瞬时流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）
（2）流量精度：5%
（3）探头测距范围：2m、5m、8m、10m（标配为2m，根据现场工况,可选高精度小盲区型也可以选择更大量程型）
（4）探头盲区：0.3--0.5m（与量程而不同）
（5）测距精度：±0.25%F.S（示探头而定）
（6）显示：中文3吋ＬＣＤ
（7）液位分辨率：1mm
（8）键盘：16位键盘操作；
（9）信号输入：换能器（标配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
（10）可选信号输出： 一路或两路4-20mA（标配一路4-20mA，换能器输入时只有一路）RS485/232（支持Modbus协议）（标配）4通道继电器输出（继电器触点容量:AC:5A 250V DC:10A 120V）
（11）工作电压：AC220V或DC12~24V
（12）功耗：<3W
（13）仪表材质：主机材质ABS、传感器材质ABS
（14）主机外形尺寸：240mm×184mm×110mm；
（15）传感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；
（16）传感器安装接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）
（17）传感器线缆：10m屏蔽线缆（可定制任意长度）
（18）工作环境：常温、常压
（19）防护等级：主机防护等级IP53；传感器防护等级IP65（可选更高的防护等级）
（20）数据浏览：快速查看时、日、月、年流量记录
（21）选项功能：支持MiniSD卡数据采集、支持无线传输、支持微型打印机（订货时选购）
