品牌:上海有恒
产品型号:UHGF
品牌:上海有恒
包装:纸箱包装
起订:1台
供应:99999台
发货:3天内
立即购买

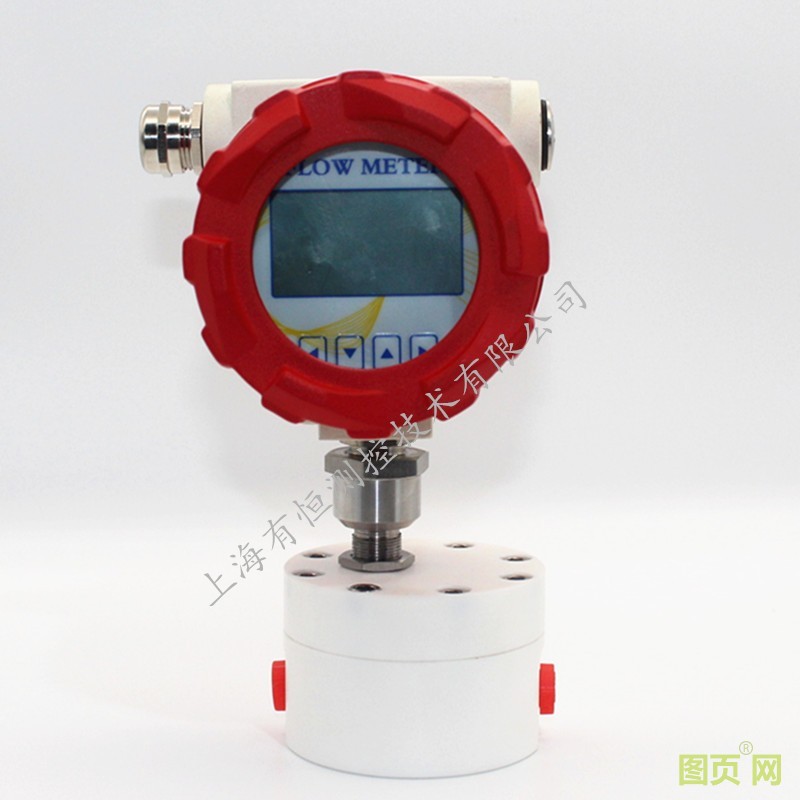

上海有恒齿轮流量变送器是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量。变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内永久磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。 参数表
|
型号 |
测量范围 l/H |
K系数 P/L |
最大压力Bar |
温度 |
准确度 |
接口 |
外型尺寸 |
|
|
|
|
|
铝合金 |
不锈钢 |
|
|
|
|
|
GF2F1P1 |
0.6-50 |
9770 |
150 |
400 |
-15-80℃ |
+/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100） |
G1/4 |
Φ84*65 |
|
GF4F1P1 |
5-250 |
4780 |
150 |
400 |
-15-80℃ |
|
G3/8 |
Φ84*67 |
|
GF6F1P1 |
10-500 |
2468 |
150 |
400 |
-15-80℃ |
|
G1/2 |
Φ84*67 |
|
GF10F1P1 |
50-1200 |
1280 |
150 |
400 |
-15-80℃ |
|
G1/2 |
Φ84*67 |
|
GF15F1P1 |
200-3000 |
126.75 |
150 |
400 |
-15-80℃ |
|
G3/4 |
Φ116*98*63.5 |
|
GF25F1P1 |
1000-12000 |
61.1 |
150 |
400 |
-15-80℃ |
|
G1-1/2 |
158*118*68 |
|
GF32F1P1 |
2000-20000 |
59.9 |
150 |
400 |
-15-80℃ |
|
G1-1/2 |
158*18*68 |
上海有恒圆柱齿轮流量变送器是一种新型的容积式流量变送器，用于精密的连续或间断的测量管道中液体的流量或瞬时流量。它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量(可测量粘度高达10000Pa.s的流体) 体积小、重量轻、运行时振动噪声小且运行稳定，还可用于测量小管径的微小流量的测量。始动流量小，量程比宽，适合用于计量符合变动大的液体流量，计量精度不受压力和流量变化的影响，性能稳定，寿命长，流通能力大。
