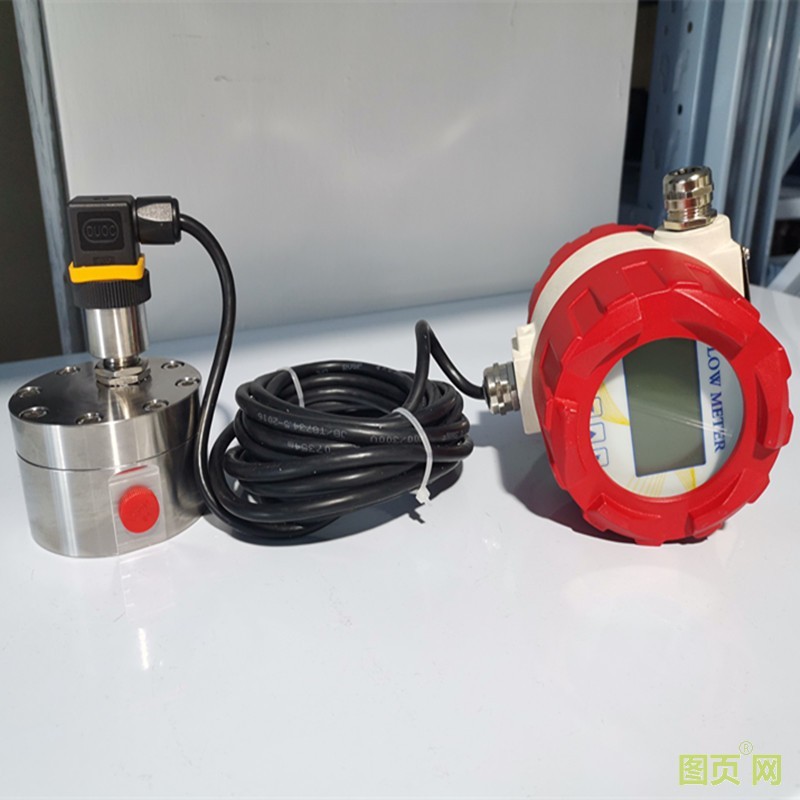

上海有恒圆柱齿轮流量变送器是一种新型的容积式流量变送器，用于精密的连续或间断的测量管道中液体的流量或瞬时流量。它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量(可测量粘度高达10000Pa.s的流体) 体积小、重量轻、运行时振动噪声小且运行稳定，还可用于测量小管径的微小流量的测量。始动流量小，量程比宽，适合用于计量符合变动大的液体流量，计量精度不受压力和流量变化的影响，性能稳定，寿命长，流通能力大。
基本参数表
流量单位：L/h
|
型号 |
测量范围 l/H |
K系数 P/L |
最大压力Bar |
温度 |
准确度 |
接口 |
外型尺寸 |
|
|
铝合金 |
不锈钢 |
|||||||
|
GF2F1P1 |
0.6-50 |
9770 |
150 |
400 |
-15-80℃ |
+/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100） |
G1/4 |
Φ84*65 |
|
GF4F1P1 |
5-250 |
4780 |
150 |
400 |
-15-80℃ |
G3/8 |
Φ84*67 |
|
|
GF6F1P1 |
10-500 |
2468 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF10F1P1 |
50-1200 |
1280 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF15F1P1 |
200-3000 |
126.75 |
150 |
400 |
-15-80℃ |
G3/4 |
Φ116*98*63.5 |
|
|
GF25F1P1 |
1000-12000 |
61.1 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*118*68 |
|
|
GF32F1P1 |
2000-20000 |
59.9 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*18*68 |
|
安装与使用应注意对外部环境的要求
1. 为了安装、维护、保养方便，在流量变送器的周围需要有充裕的安装空间；
2. 应避免安装在温度变化很大或者受到设备高温辐射的场所，如果必须安装在这些场合，必须有通风、隔热的措施；
3. 流量变送器的最佳安装场合是在室内，如果必须安装于室外，应注意防潮和防晒，避免雨水淋、积水淹以及太阳曝晒；
4. 避免安装在含有腐蚀性气体的环境，如果必须安装的话，一定要有通风措施；
5. 流量变送器安装的时候要避免强磁场以及强振动源，如果管道振动大，需在变送器两边装有固定管道的支座。
