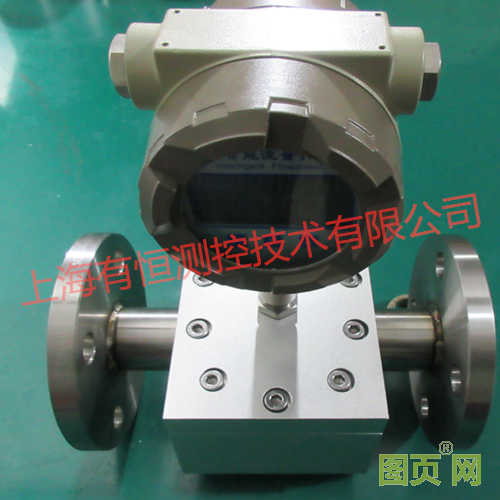

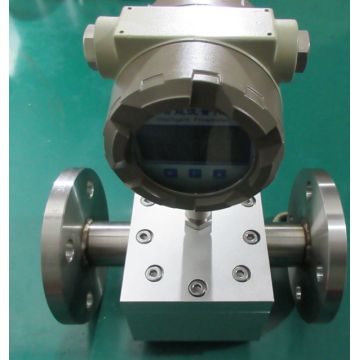

基本参数表
流量单位：L/h
|
型号 |
测量范围 l/H |
K系数 P/L |
最大压力Bar |
温度 |
准确度 |
接口 |
外型尺寸 |
|
|
铝合金 |
不锈钢 |
|||||||
|
GF2F1P1 |
0.6-50 |
9770 |
150 |
400 |
-15-80℃ |
+/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100） |
G1/4 |
Φ84*65 |
|
GF4F1P1 |
5-250 |
4780 |
150 |
400 |
-15-80℃ |
G3/8 |
Φ84*67 |
|
|
GF6F1P1 |
10-500 |
2468 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF10F1P1 |
50-1200 |
1280 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF15F1P1 |
200-3000 |
126.75 |
150 |
400 |
-15-80℃ |
G3/4 |
Φ116*98*63.5 |
|
|
GF25F1P1 |
1000-12000 |
61.1 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*118*68 |
|
|
GF32F1P1 |
2000-20000 |
59.9 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*18*68 |
|
安装要求：
u 变送器现场安装位置应尽可能避开温度大、机械振动大、磁场干扰强、腐蚀性强的环境，应选择易于维护维修的位置安装。
u 变送器一般应水平安装，必须用螺丝将传感器牢固安装在装配体上。如果必须垂直安装则液体方向必须向上。液体应充满管道，不得有气泡。
u 变送器的上游侧应有20倍公称通径长度的直管段或安装整流器，下游应有5倍公称通径长度的直管段。
u 变送器的种类附件在安装时，基中心线应对准管道中心线，连接处的密封垫不可突入液体内
u 需要安装流量调节阀时，必须在传感器的下游侧安装。
u 在新的管道上安装传感器时，为避免管路中的杂质进入变送器，建议在变送器上游安装过滤器。
u 为了检修时不影响液体的正常传输，应在变送器的安装处安装旁通管路。
u 齿轮流量变送器附近的磁场和类似的干扰源可能会影响传感器拾取信号，变送器与显示仪表之间的连接应采用带金属的屏蔽电缆，传输电缆的屏蔽层在显示仪表端一点接地。
