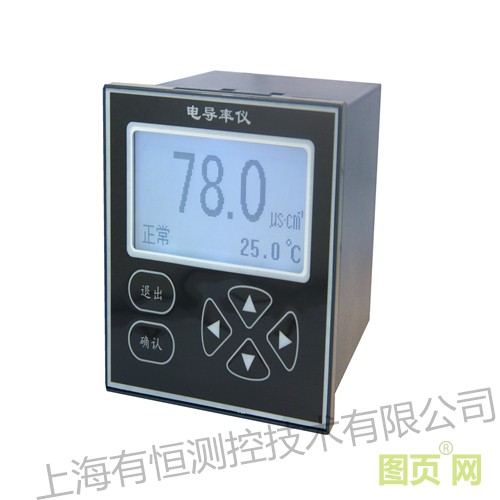

在线电导率仪广泛用于电厂、石油化工、冶金、纸业、环保水处理、轻工电子等领域。如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交 换、反渗透 EDL、海水蒸馏等制水设备原水和产水水质的监测和控制。仪表采用 LCD 液晶显示屏；智能型中文菜单操作；具有电流或通讯输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；
安装流程的电导率电极。
二 结构特征和工作原理
2.1 结构特征：
整套测量系统主要由仪表（二次仪表）和电导率电极（一次仪表）两部分组
成，电极接触被测溶液，仪表显示被测水溶液的电导率值/TDS 值和温度值及工
作状态。
2.2 工作原理：
测量原理：为避免电极极化，仪表产生高稳定度的正弦波信号加在电极上，
流过电极的电流与被测溶液的电导率成正比，仪表将电流由高阻抗运算放大器转
化为电压信号后，经程控信号放大、相敏检波和滤波后得到反映电导率的电位信
号；微处理器通过开关切换，对温度信号和电导率信号交替采样，经过运算和温
度补偿后，得到被测溶液在 25℃时的电导率值和当时的温度值。
温度补偿原理：电解质溶液电导率受到温度变化的影响，需要进行温度补偿。
弱的水溶液的温度系数为 2.00%℃，浓度越大，温度系数越小。对较低浓度
（1µS·cm－1）溶液的温度系数不采用 2.00%℃，而由用户设置，范围为 0.00～
9.99%。
三 技术参数
（1）测量范围（量程根据不同电极常数设定）： 电导率：0～20µS·cm-1（K=0.01）；
20～200µS·cm-1 （K=0.1）； 200µS·cm-1～4mS·cm-1 （K=1.0）；4～20.0mS·cm-1 ；（K=10.0）； 20～100.0mS·cm-1 ；（K=30.0）； TDS：0～50000mg/L； 温度：0～150℃（根据配置电极）；2
（2）分辨率：电导率：0.01µS·cm-1；0.01 mS·cm-1；TDS：0.01mg/L；0.01g/L温度：0.1℃；
（3）仪表基本误差：电导率/TDS：±1.0%F·S±1 个字，温度：±0.5℃；
（4）电子单元自动或手动温度补偿范围：0～150℃（基准温度 25℃）；
（5）电子单元自动温度补偿误差：±0.3%F·S；
（6）电子单元稳定性：±0.1%F·S±1 个字/24h；
（7）电子单元的重复性误差：≤0.1%F·S±1 个字；
（8）电子单元报警误差：±1%F·S；
（9）电子单元输出电流误差：±1%F·S；
（10）信号输出：0～10mA(负载电阻＜1.5KΩ)；4～20mA(负载电阻＜750Ω)；20～4mA(负载电阻＜750Ω)；
（11）两组继电器控制触点：3A 240VAC，3A 28VDC 或 120VAC；
（12）供电电源（选配）：85～265VAC±10%,50±1Hz，功率≤3W；9～36VDC，功率≤3W；
（13）外型尺寸：96×96×130mm；
（14）安装方式：盘装（嵌入式）；开孔尺寸：91×91mm；
（15）仪表重量：0.5kg；
（16）工作环境： 环境温度：-10～60℃；相对湿度：不大于 90%；除地球磁场外周围无强磁场干扰。
