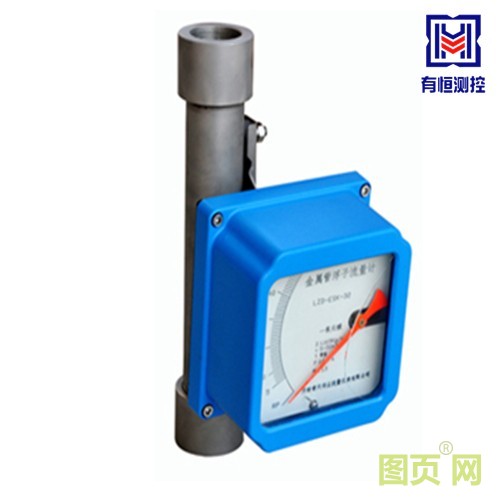

 LZD金属管浮子流量计又称金属转子流量计属于面积式流量计，采用全金属结构，坚固耐用，其压损小，量程比大(10:1)，安装维护方便，可用于复杂，恶劣环境及各种介质条件的流量测量与过程控制中，适用于测量液体、气体。支持双行大液晶显示，现场显示累积、瞬时流量，支持数字通讯，现场修改测量参数，电远传可输出4～20mA的标准模拟量信号，频率信号，特别适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；广泛应用于：石油、化工、发电、制药、食品、水处理等。复杂、恶劣环境条件，及各种介质条件的流量测量过程中。
二、LZD螺纹连接金属管浮子流量计工作原理：
  金属管浮子流量计测量管为锥形管，由下向上的垂直安装，浮子在锥管内自由地上下移动，圆形横截面的浮子的重力是由液体动力承受的，随着流量的变化，浮子在流速和浮力作用下上下运动，在合适位置浮子所受的力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部通过磁耦合传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。


 三、LZD螺纹连接金属管浮子流量计产品优势：
1、全不锈钢属或非导磁金属结构制造，坚固耐用
2、采用独立mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、基于模块化设计设计，远传信号输出，开关信号输出
5、短行程、小型结构设计、仪表总高度
6、适于测量小流量、低流速介质
7、磁性耦合结构确保数据传输、信号更加稳定
8、垂直、水平、各种安装方式更适合不同使用场合
9、可带智能HART协议，可以全部根据用户需求即时安装与使用
10、LZD金属管浮子流量计高温、高压设计，防腐材料选用可适用各种复杂介质环境

四、LZD螺纹连接金属管浮子流量计技术参数
测量范围:水（20℃）1-200000 l／h，空气（20℃，0．1013MPa）0．03－4000m3／h（参见流量表，特殊流量可订制）
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa，特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃，高温型：最高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)   DN20<30mPa.s(F15.4-F15.8)，     DN25: <250mPa.s   DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃；指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰；特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1.5
供电电源：标准型24VDC二线制4－20mA（DC24V）；交流型：85－265VAC 50HZ；电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65；防爆标志：本安型ExiaIICT4-T6 隔爆型dⅡCT6
五、LZD金属转子流量计流量参考范围表：
