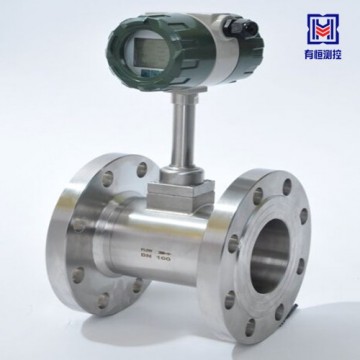

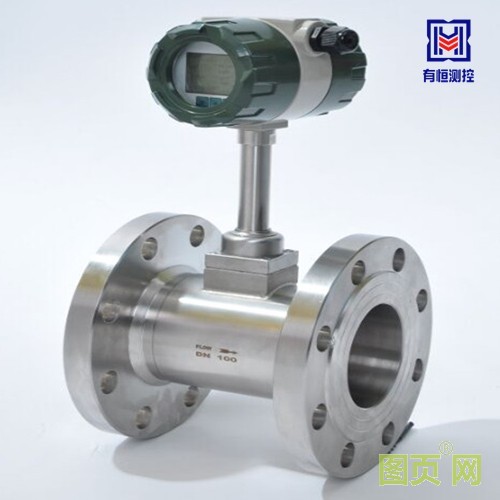

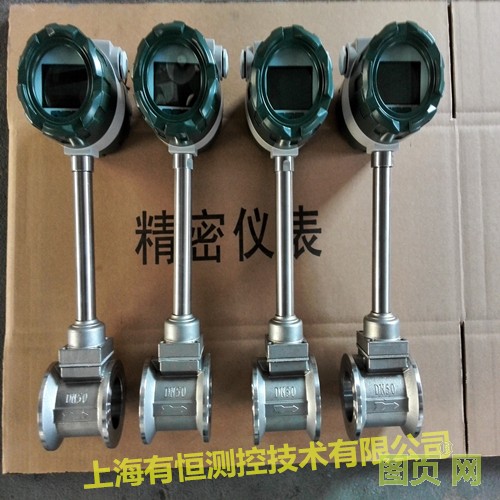

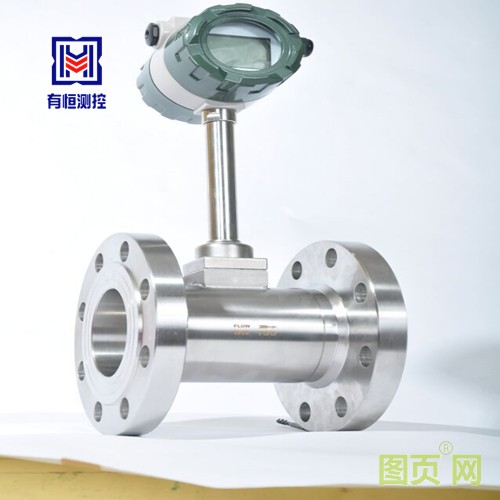

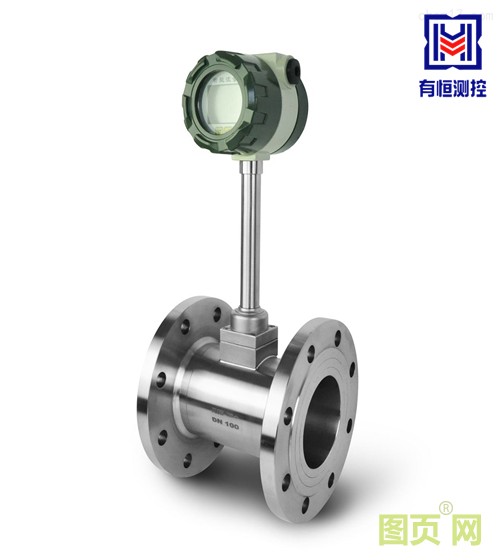

氮气流量计技术参数
1、 测量介质：气体、空气、氮气、煤气、饱和蒸汽、过热蒸汽
2、 正常测量范围：雷诺数为5*103~7*106
3、 扩展测量范围：雷诺数为2*104~7*106
4、 介质流速范围： 7-70 m/s
5、 介质温度：-40℃-+450℃（450℃以上协议提供）
6、 介质压力：1.6、2.5、4.0、25MPa；
7、 准确度：1级、1.5级、0.5级（非线性修正可达0.5级）
8、 重复性：指示值的0.2%；
9、 表体材料：1Cr18Ni9Ti；
10、压力损失：△P=1.2×r×V2×10-6
式中：△P—压力损失
r—被测的流体密度（Kg/m3）
V—管内平均流速（m/s）
11、 环境温度：-20℃～+55℃（特殊要求订货说明）
12、 环境湿度：≤90%RH
13、 大气压力：86—106Kpa
14、 供电电源：16～26VDC
15、 电池电源：3～4.5VDC
16、 工作电流：80/μA
17、 工作频率：0.1～3000Hz
18、 信号远传距离：大于100m
19、 信号输出：脉冲输出（外供电源）
电流输出4-20mADC（两线制外供24VDC电源）脉冲输出与电流输出只能选一种方式。
涡街流量计测量范围
表一 规格及测量范围
结构形式
公称通径DN（mm） 工况流量范围（m³/h）
蒸汽
满管式
15 4.4-44
20 7.9-79
25 12-120
32 19-190
40 30-300
50 50-500
65 85-850
80 120-1200
100 190-1900
125 280-2800
150 440-4400
200 790-7900
250 1200-12000
300 1780-17800
插入式
400 3200-32000
500 4950-49500
600 7100-71000
700 9300-93000
800 12660-126600
900 15500-155000
1000 20000-200000
1100 23000-230000
1200 28500-285000
1300 32000-320000
1400 37200-372000
1500 44500-445000
注：流量范围是指工作状态体积流量。
以上表中给出的通径是常用口径，如有特殊要求的涡街流量计本公司可按要求订做。
如满管式（管道法兰式）可以订做DN400、DN500、DN600...
