我厂生产的型涡街流量变送器根据结构不同主要分为以下两种：

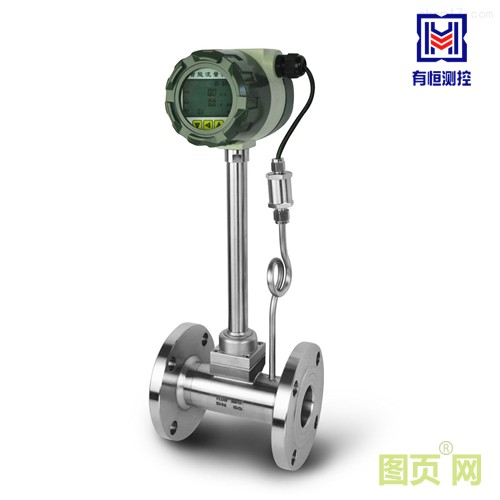

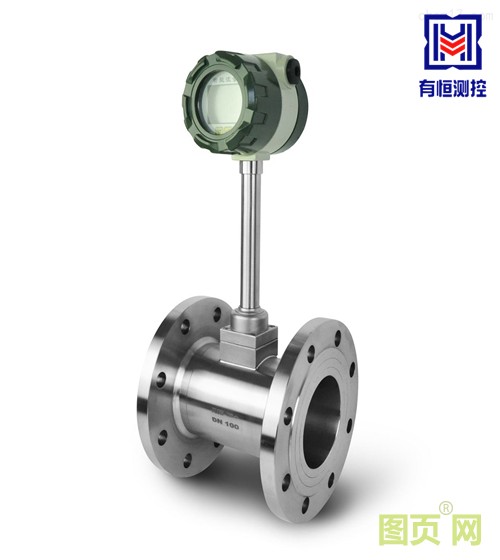

LUGB型涡街流量变送器（水蒸汽流量计），主要应用法兰卡装式结构，把型涡街流量变送器直接安装在被测管道上测量管道中的流体流量。该型仪表主要用于口径为DN200 以下或DN200 的管道上，若管道口径为DN200以上，选用插入式型涡街流量变送器或其他类型流量仪表。
LUGB插入式型涡街流量变送器（水蒸汽流量计），应用插入式机构，把小尺寸的涡街流量传感器探头，放到大口径管道中的特定位置来测量大口径中流体的流量。这是一种测量大口径管道流体流量的方法。
产品特点1、LUGB型涡街流量变送器的特点:
●结构简单而牢固，无可动部件，可靠性高，使用寿命长；
●测量范围宽，量程比可达1：10；
●压力损失较小，运行费用低，更具节能意义；
●输出信号与流量成线性关系，便于数据处理和上位机联用，可通过RS232、RS485接口与上位机连接；
●在一定雷诺数范围内，输出信号频率不受流体物理参数（温度、压力、粘度）的影响，仪表系数仅与旋涡发生体的形状和尺寸有关；
●安装简单，维修方便；
●应用范围广，液体、气体、蒸汽流量均可测量；
2、LUGB型涡街流量计特点：
●可检测介质的温度与压力并进行自动补偿，可直接检测气体的标准体积流量或饱和蒸汽的质量流量。
●采用先进的微机技术与高性能的集成芯片，整机功能强大，性能优越。
●采用先进的微功耗高新技术，整机功耗低，既能凭内装3.6V 锂电池长期供电运行，又可由外电源供电运行。
●采用LCD 显示，清晰直观，读数方便。
●本流量计执行JJG198-94 国家计量检定规程。
四、LUGB型涡街流量计主要技术指标
|
被测介质 |
气体、蒸汽、水 |
|
口径（mm） |
15~1000（大于300采用插入式） |
|
公称压力 |
1.6~6.4MPa（6.4MPa以上协议订货） |
|
介质温度 |
-20℃~250℃~350℃ |
|
环境温度 |
-40℃~55摄氏度 |
|
精度 |
1.5% |
|
补偿形式 |
温度补偿、压力补偿（气体计量） |
|
直管段要求 |
前5D后3D，具体看安装位置 |
|
重复性 |
0.01%~0.008% |
|
供电电源 |
24VDC或内置3.6V电压 |
|
整机功耗 |
外电源≤1.5W；内电源≤1.5mW |
|
输出方式 |
4~20mA（两线制）；0~5V（脉冲）；RS485 |
|
测量管材质 |
304，316L或根据用户需要定制 |
|
防护等级 |
IP65 |
测量范围表
|
仪表型号 |
公称通径DN （mm） |
流量范围 （m3/h） |
||
|
液体 |
气体 |
蒸汽 |
||
|
LUGB- |
15 |
0.4—4 |
4—30 |
3.2—18 |
|
LUGB- |
20 |
0.7—7 |
6—40 |
5—32 |
|
LUGB- |
25 |
1—10 |
11—70 |
9—60 |
|
LUGB- |
32 |
1.5—15 |
17—150 |
15—130 |
|
LUGB- |
40 |
2—25 |
24—240 |
20—200 |
|
LUGB- |
50 |
3—45 |
37—370 |
32—320 |
|
LUGB- |
65 |
5.5—75 |
65—650 |
55—540 |
|
LUGB- |
80 |
8.5—110 |
95—950 |
81—810 |
|
LUGB- |
100 |
16—180 |
150—1500 |
130—1300 |
|
LUGB- |
125 |
25—270 |
245—2400 |
200—2000 |
|
LUGB- |
150 |
35—350 |
360—3600 |
290—2900 |
|
LUGB- |
200 |
60—600 |
600—6000 |
550—5000 |
|
LUGB- |
250 |
90—900 |
900—9000 |
800—8000 |
|
LUGB- |
300 |
135—1350 |
1350—13500 |
1150—11500 |
|
LUGB- |
350 |
185—1850 |
1850—18500 |
1550—15500 |
|
LUGB- |
400 |
240—2400 |
2400—24000 |
2100—21000 |
|
LUGB- |
450 |
300—3000 |
3000—30000 |
2600—26000 |
|
LUGB- |
500 |
380—3800 |
3800—38000 |
3300—33000 |
|
LUGB- |
600 |
550—5500 |
5500—55000 |
5100—51000 |
|
LUGB- |
700 |
750—7500 |
7500—75000 |
7000—70000 |
|
LUGB- |
800 |
950—9500 |
9500—95000 |
9000—90000 |
|
LUGB- |
900 |
1200—12000 |
12000—137000 |
11000—110000 |
|
LUGB- |
1000 |
1400—1400 |
14000—140000 |
13500—135000 |
|
LUGB- |
1200 |
2000—20000 |
20000—200000 |
19500—195000 |
|
LUGB- |
1300 |
2200-22000 |
22000-220000 |
21000-210000 |
|
LUGB- |
1400 |
2750-27500 |
27500-275000 |
27000-270000 |
|
LUGB- |
1500 |
3150-31500 |
31500-315000 |
31000-310000 |
