上海有恒测控UHFS系列流量开关，可对各种液体流量进行监测和发讯控制。流量开关独特的流线型结构设计、准确稳定的性能，被广泛的应用于管道中流量的监测及各种大、中、小型设备的冷却、润滑系统中。例如：发电机组、电动机、轧机、压缩机、传送系统等，当流量超过您设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，开关点在安装后的条件下，也可以很方便的进行调整。因此，它可以广泛的应用于油田、石油炼制、化工、乙烯、制药、治金、电厂、造纸、食品、制酒、轻工、纺织、工业焊接、水处理等工业流量的监测。

上海有恒流量开关测量原理是采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用下，而产生平衡，通过磁耦合系统传到指示系统，而实现流量的监测和控制。

二、上海有恒流量开关参数特点：

◆口  径：DN15~DN250
◆精  度：12%
◆重复性：±2.5%
◆温  度：标准≤85℃, 最大≤300℃
◆压力等级：0.6-4.0 MPa（高压可选）
◆信号输出：报警点输出可配套晶体管继电器使用（本安型）
◆流线型结构设计、坚固耐用
◆磁性耦合测量系统
◆安装方向任意；垂直、水平安装任意
◆多种材料的选择
◆测量量程宽广
◆清晰的流量显示刻度、读取方便，旋转指针、分度刻度

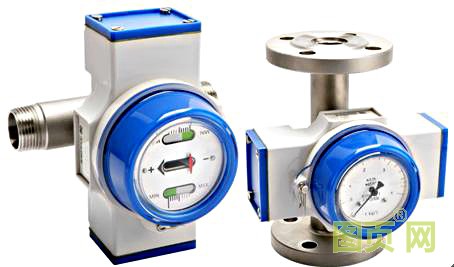

上海有恒流量开关结构形式：

四、上海有恒流量开关的安装和使用方法：

1.安装流量开关在安装之前,首先要清理、清除管道中的杂质、焊渣、杂物、污浊物品，建议采用压缩空气吹扫和洁净水冲洗。

2.请您注意仪表壳体上标明的流体流向，箭头为流出方向。

3.建议出、入口安装；相当于口径5倍的直管段，以保证测量精度。

4.1 调试与流量开关点的调整

1. 流量开关在制造厂出厂前已经经过调试和校验，经专职检验人员检验合格出厂。

2. 第一次使用和今后使用流量开关时；请您轻轻缓慢打开入口的阀门，以免损坏流量开关。

3. 流量开关的开关点可以在全流量范围内进行调整，可不必断开管道。

4. 3 型指示器的调试：拧开外壳，常闭（N/C）触点由绿色窗口指示，常开（N/O）型触点由黑色窗口指示。根据您所需要流量值的控制点，进行测量量程的调整，对于相应的颜色用螺丝刀来调整控制开关的位置。

5. 1 型指示器的调试：拧开外壳，根据您所需要流量值的控制点，进行测量量程的调整，对于相应的颜色用螺丝刀来调整控制开关的位置。

4.2流量开关维护与一般故障处理

正常状态情况下流量开关可以免维护、维修，如果流体中有杂质、颗粒状物质或悬浮物,将堵塞流量开关的测量体，发生上列现象应及时进行清除清理，再清理的过程中应小心不能损坏流量开关的内部零件，以保证流量开关的正常工作。

如果发生故障现场不能处理时，请您不要轻易拆卸，建议您最好将流量开关发回制造厂进行检查、修理。请按下列程序进行现场处理。

1.测量时无指示；首先检查是否有杂质、颗粒状物质或悬浮物会堵塞流量开关的测量体，“有”清除,恢复原状。

2.流量时有、时无；首先检查是否有测量元件损坏，“有损坏”请同制造厂联系，

3.测量不准确；首先检查弹簧元件是否损坏，“有损坏”请同制造厂联系，

4.发生泄漏；首先检查密封是否完好，最大的可能性是密封的 O 型圈损坏，“有损坏”请更换。
