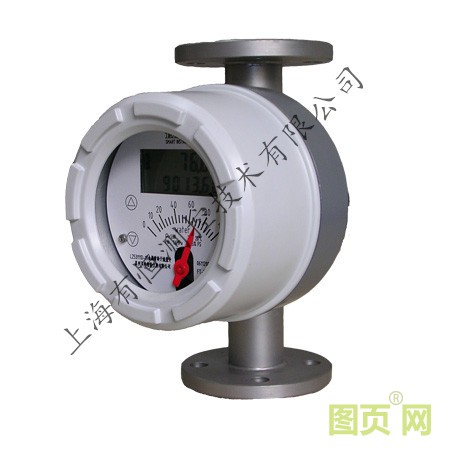

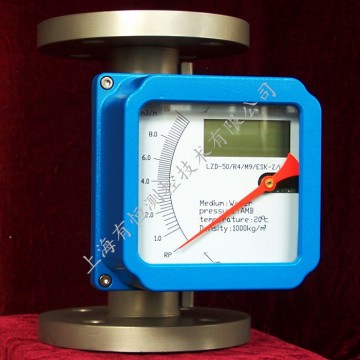

一、LZD尿素溶液流量计产品概述：
上海有恒LZD系列金属管浮子流量计，主要用于测量流经封闭管道中流体（液体、气体和蒸汽）的瞬时流量和累积流量的一种流量仪表，它可以就地指示和远传信号输出，即配流量PCB板，输出二线制(4-20)mA信号、HART协议通讯，低流量和高流量报警。支持双行大液晶显示，现场显示累积、瞬时流量，支持数字通讯，现场修改测量参数，特别适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；广泛应用于：石油、化工、发电、制药、食品、水处理等。复杂、恶劣环境条件，及各种介质条件的流量测量过程中。
二、LZD尿素溶液流量计工作原理：
上海有恒LZ金属管浮子流量计，是变面积式流量计的一种。在一根由下向上扩大的垂直锥管中，浮子可以在锥管内自由地上升和下降，圆形横截面的浮子的重力是由液体动力承受的，随着流量的变化，浮子在流速和浮力作用下上下运动，在某一位置浮子所受的力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部通过通过磁传动系统，以非接触方式，传输到外部的指示器，使指示器正确地指示此时的流量值。同时LCD也读出瞬时和累计流量数值，输出标准二线制(4-20)mA信号/HART协议。因其指示器壳体不和测量管直接接触，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
三、LZD尿素溶液流量计产品优势：
1、接液材质可选择不锈钢、哈氏合金、钛材、PTFE材料测量，金属表面处理
2、机械指针现场流量指示，结构轻巧，直观易读
3、模块化设计，本安+隔爆型安全功能，二线制(4-20)mA，开关信号输出
4、供电方式多样化，AC220V,DC24V,锂电池供电
5、短行程、小型结构设计、仪表总高度250mm
6、适于测量小流量、低流速介质
7、磁性耦合结构确保数据传输、信号更加稳定
8、垂直、水平、各种安装方式更适合不同使用场合
9、可带HART协议，可以全部根据用户需求即时安装与使用
10、高温、高压设计，防腐材料选用可适用各种复杂介质环境
四、LZD尿素溶液流量计技术参数
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃ 高温型：最高可达400℃
介质粘度：DN15: <5mPa.s,DN20<30mPa.s,DN25: 250mPa.s,DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃；指针型－40℃－+120℃
连接形式：标准型：HG20592标准法兰；特殊型：由用户指定的任意标准法兰或螺纹
供电电源：标准型24VDC（12VDC－36VDC ）；交流型：85－265VAC 50HZ；电池型：3．6V/4AH镍氢电池，电气接口：M20*1．5
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA/30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A/250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000, 累计流量显示数值范围：0－99999999
防护等级：IP65；防爆标志：本安型ExiaIICT4-T6 隔爆型dⅡCT6
五、LZD尿素溶液流量计流量范围表
|
通径
|
流量范围
|
|||||
|
水 20℃ （L/H）
|
空气20℃，0．1013MPa（m³/H）
|
最大压损（KPa）
|
||||
|
普通型
|
防腐型
|
普通型
|
防腐型
|
水
|
气体
|
|
|
15
|
2.5~25
|
2.5~25
|
0.07~0.7
|
0.07~0.7
|
6.5
|
7.1
|
|
4.0~40
|
4.0~40
|
0.11~1.1
|
0.11~1.1
|
7.2
|
||
|
6.3~63
|
6.3~63
|
0.18~1.8
|
0.18~1.8
|
6.6
|
7.3
|
|
|
10~100
|
10~100
|
0.28~2.8
|
0.28~2.8
|
7.5
|
||
|
16~160
|
16~160
|
0.4~4.0
|
0.4~4.0
|
6.8
|
8.0
|
|
|
25~250
|
25~250
|
0.7~7.0
|
0.7~7.0
|
7.2
|
10.8
|
|
|
40~400
|
40~400
|
1.0~10
|
1.0~10
|
8.6
|
10.0
|
|
|
63~630
|
---------
|
1.6~16
|
--------
|
11.1
|
14.0
|
|
|
25
|
100~1000
|
63~630
|
3.0~30
|
1.6~16
|
7.0
|
7.7
|
|
160~1600
|
100~1000
|
4.5~45
|
3.0~30
|
8.0
|
8.8
|
|
|
250~2500
|
160~1600
|
7.0~70
|
4.5~45
|
10.8
|
12.0
|
|
|
400~4000
|
250~2500
|
11~110
|
7.0~70
|
15.8
|
19.0
|
|
|
50
|
630~6300
|
400~4000
|
18~180
|
11~110
|
8.1
|
8.6
|
|
1000~10000
|
630~6300
|
25~250
|
18~180
|
11.0
|
10.4
|
|
|
1600~16000
|
1000~10000
|
40~400
|
25~250
|
17.0
|
15.5
|
|
|
80
|
2500~25000
|
1600~16000
|
60~600
|
40~400
|
8.1
|
8.0
|
|
4000~40000
|
2500~25000
|
100~1000
|
60~600
|
9.5
|
13.0
|
|
|
100
|
6300~63000
|
4000~40000
|
200~2000
|
100~1000
|
10.0
|
11.0
|
|
10000~100000
|
6300~63000
|
300~3000
|
-------------
|
|||
