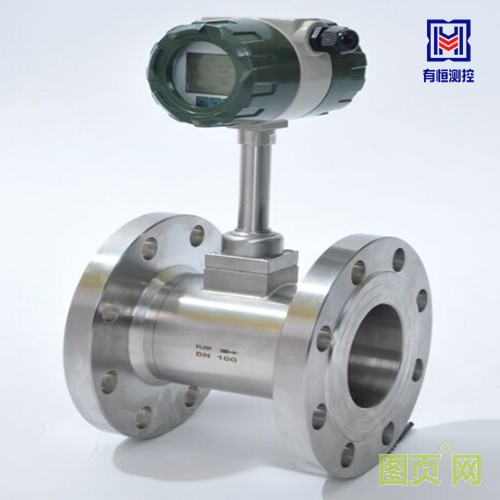

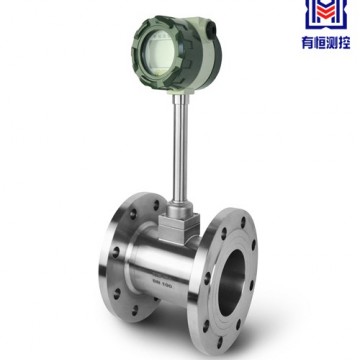

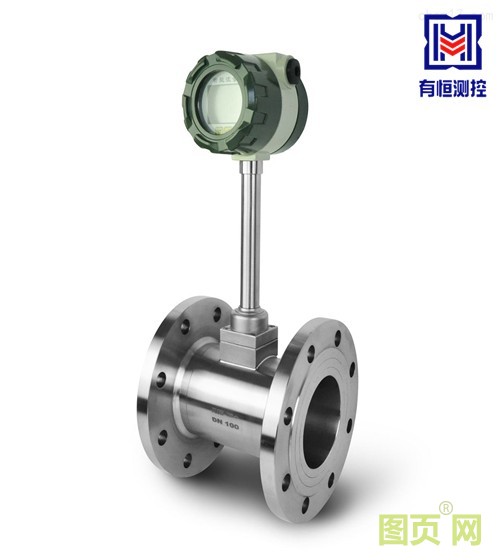

上海有恒UHLUGB高温煤气流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计。由于它具有其它流量计不可兼得的优点，自七十年代以来得到了迅速发展，据有关资料显示，现在日本，欧美等发达国家使用智能涡街流量计的比例大幅度上升，已广泛应用于各个领域。将在未来流量仪表中占主导地位，是孔板流量计最理想的替代产品。 智能涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。
二、高温煤气流量计产品优势：
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆Z长10米。
▲量程比宽达20:1。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
三、管道煤气流量计技术参数：
1、测量介质：气体、液体、蒸气
2、口径规格法兰卡装式口径选择25,32,50,80,100
3、法兰连接式口径选择100,150,200
4、流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
5、测量精度1.0级1.5级
6、被测介质温度:常温–25℃～100℃
7、高温–25℃～150℃-25℃～250℃
8、输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号4～20 mA,传输距离为1000m
11、仪表使用环境温度:-25℃～+55℃湿度:5～90% RH50℃
12、材质不锈钢, 铝合金
13、电源DC24V或锂电池3.6V
14、防爆等级本安型iaIIbT3-T6
15、防护等级IP65
四、高温煤气流量计选型表：
|
代号
|
通径
|
流量范围㎡/h
|
||||
|
UH-LUG-25
|
DN25
|
1~12（液体）
|
10～100（气体）
|
|
||
|
UH-LUG-32
|
DN32
|
1.5~23（液体）
|
15~150（气体）
|
|||
|
UH-LUG-40
|
DN40
|
2.4~32（液体）
|
22.6~150（气体）
|
|||
|
UH-LUG-50
|
DN50
|
4~50（液体）
|
35~350（气体）
|
|||
|
UH-LUG-65
|
DN65
|
6.3~184（液体）
|
60～600（气体）
|
|||
|
UH-LUG-80
|
DN80
|
10~130（液体）
|
90~900（气体）
|
注：1.蒸汽流量请查看表3
|
||
|
UH-LUG-100
|
DN100
|
20~200（液体）
|
140~1400（气体）
|
2.DN250～DN600可按客户要求订货
|
||
|
UH-LUG-125
|
DN125
|
31~310（液体）
|
220～1450（气体）
|
3.DN300以上口径推荐使用插入式涡街流量计可定制
|
||
|
UH-LUG-150
|
DN150
|
45~450（液体）
|
300~3000（气体）
|
|||
|
UH-LUG-200
|
DN200
|
80~800（液体）
|
550~5500（气体）
|
|
||
|
UH-LUG-250
|
DN250
|
150~1500（液体）
|
880～8800（气体）
|
|||
|
UH-LUG-300
|
DN300
|
200~2000（液体）
|
1300～13000（气体）
|
|||
|
UH-LCG-300
|
DN300
|
100~1500（液体）
|
1560～15600（气体）
|
|||
|
UH-LCG-400
|
DN400
|
180~3000（液体）
|
2750～27000（气体）
|
|||
|
UH-LCG-500
|
DN500
|
300~4500（液体）
|
4300～43000（气体）
|
|||
|
UH-LCG-600
|
DN600
|
450~6500（液体）
|
6100～61000（气体）
|
|||
|
UH-LCG-800
|
DN800
|
750~10000（液体）
|
11000～110000（气体）
|
|||
|
UH-LCG-1000
|
DN1000
|
1200~1700（液体）
|
17000～170000（气体）
|
|||
|
|
代号
|
功能1
|
||||
|
N
|
无温压补偿
|
|||||
|
Y
|
有温压补偿
|
|||||
|
|
代号
|
输出型号
|
||||
|
F1
|
4-20mA输出（二线制）
|
|||||
|
F2
|
4-20mA输出（三线制）
|
|||||
|
F3
|
RS485通讯接口
|
|||||
|
F4
|
频率输出
|
|||||
|
|
代号
|
被测介质
|
||||
|
J1
|
液体
|
|||||
|
J2
|
气体
|
|||||
|
J3
|
蒸汽
|
|||||
|
|
代号
|
连接方式
|
||||
|
L1
|
法兰卡装式
|
|||||
|
L2
|
法兰连接式
|
|||||
|
L3
|
插入式
|
|||||
|
|
代号
|
功能2
|
||||
|
E1
|
1.0级
|
|||||
|
E2
|
1.5级
|
|||||
|
T1
|
常温
|
|||||
|
T2
|
高温
|
|||||
|
T3
|
蒸汽
|
|||||
|
P1
|
1.6MPa
|
|||||
|
P2
|
2.5MPa
|
|||||
|
P3
|
4.0MPa
|
|||||
|
D1
|
内部3.6V供电
|
|||||
|
D2
|
DC24V供电
|
|||||
|
B1
|
不锈钢
|
|||||
|
B2
|
碳钢
|
|||||
