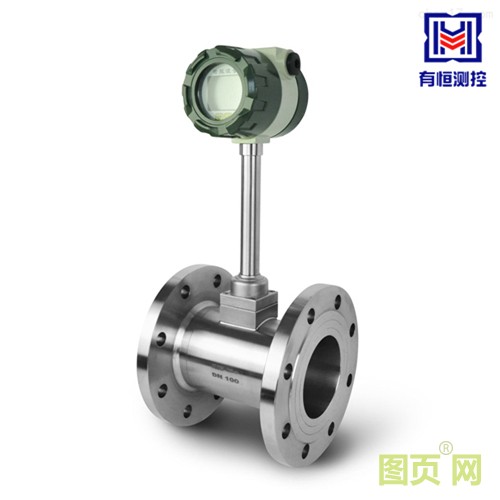

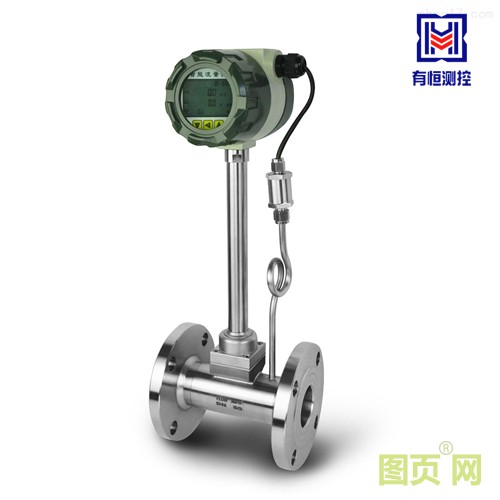

上海有恒一体化空气涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较理想的流量仪表。蒸汽涡街流量计主要用于工业管道中介质流体的流量测量。
上海有恒LUGB涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。
【一体化空气涡街流量计技术参数】
|
产品名称 |
涡街流量计 |
|
仪表口径（mm） |
15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
|
公称压力（Mpa） |
1.6Mpa、2.5Mpa、4.0Mpa（其他可订制） |
|
精度等级 |
液体：±1% |
|
量程比 |
1:10；1:15；1:20 |
|
传感器材质 |
304不锈钢、316（L）不锈钢等 |
|
使用条件 |
介质温度：-40℃～+250℃、-40℃～+320℃ |
|
信号输出功能 |
脉冲信号、4～20mA信号 |
|
通讯输出功能 |
RS485通讯输出、HART协议等 |
|
工作电源 |
外电源：34VDC±15%，纹波≤±5%，适用于4～20mA输出、脉冲输出、RS485通讯输出等 内电源：1组3.1V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作 |
|
信号线接口 |
基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
|
防爆等级 |
ExiaIICT5或ExdIIBT6 |
|
防护等级 |
IP65或更高（可订制） |
【蒸汽流量计测量范围】
|
仪表口径 |
液体测量范围 |
气体测量范围 |
连接方式 |
耐压等级 |
|
DN15 |
1.2-6.2 |
5-25 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN20 |
1.5-10 |
8-50 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN25 |
1.6-16 |
10-70 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN32 |
1.9-19 |
15-150 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN40 |
2.5-26 |
22-220 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN50 |
3.5-38 |
36-320 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN65 |
6.2-65 |
50-480 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN80 |
10-100 |
70-640 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN100 |
15-150 |
130-1100 |
法兰夹装/法兰连接 |
2.5/1.6 |
|
DN125 |
25-250 |
200-1700 |
法兰夹装/法兰连接 |
1.6/1.6 |
|
DN150 |
36-380 |
280-2240 |
法兰夹装/法兰连接 |
1.6/1.6 |
|
DN200 |
62-650 |
580-4960 |
法兰夹装/法兰连接 |
1.6/1.6 |
|
DN250 |
140-1400 |
970-8000 |
法兰夹装/法兰连接 |
1.6/1.6 |
|
DN300 |
200-2000 |
1380-11000 |
法兰夹装/法兰连接 |
1.6/1.6 |
