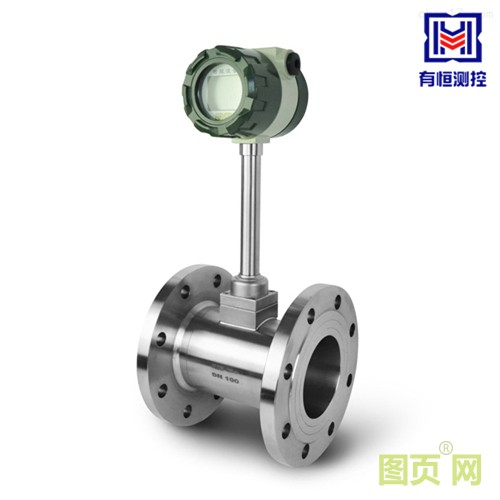

1、LUGB系列满管型压电式涡街流量仪表 DN20-DN300
2、LUGE系列满管型电容式涡街流量仪表 DN20-DN300
3、LUGB/E系列电池供电型涡街流量仪表 DN20-DN300

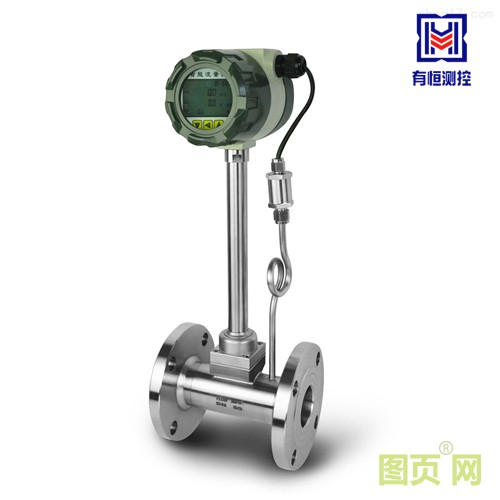

分体式涡街流量计可配温度压力补偿，配智能流量积算仪（流量计算机）LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。
二、上海有恒LUGB管道式蒸汽流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:f=StV/d
式中：f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
三.主要技术指标 表(一)
|
公称通径(mm) |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公称压力(MPa) |
DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
|
介质温度(℃) |
压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
|
本体材料 |
1Cr18Ni9Ti，(其它材料协议供货) |
|
允许振动加速度 |
压电式:0.2g 电容式:1.0～2.0g |
|
精确度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范围度 |
1：6～1：30 |
|
供电电压 |
传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
|
输出信号 |
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
|
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
|
防爆标志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防护等级 |
普通型IP65 潜水型 IP68 |
|
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
|
适用介质 |
气体、液体、蒸汽 |
|
传输距离 |
三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |
附表 参比条件下涡街流量传感器工况流量范围
|
仪表口径 (mm) |
液体 |
气体 |
||
|
测量范围 (m3/h) |
输出频率范围 (Hz) |
测量范围 (m3/h) |
输出频率范围 (Hz) |
|
|
20 |
1~10 |
40~396 |
5.5~50 |
218~1982 |
|
25 |
1.6~16 |
32~325 |
8.5~70 |
172~1420 |
|
40 |
2.5~25 |
13~130 |
22~220 |
115~1147 |
|
50 |
3.5~35 |
9~93 |
36~320 |
96~854 |
|
65 |
6.5~68 |
8~82 |
50~480 |
61~583 |
|
80 |
10~100 |
6~65 |
70~640 |
45~417 |
|
100 |
15~150 |
5~50 |
130~1100 |
43~367 |
|
125 |
27~275 |
5~47 |
200~1700 |
33~290 |
|
150 |
40~400 |
4~40 |
280~2240 |
27~221 |
|
200 |
80~800 |
3~33 |
580~4960 |
24~207 |
|
250 |
120~1200 |
3~26 |
970~8000 |
20~171 |
|
300 |
180~1800 |
2~22 |
1380~11000 |
17~136 |
