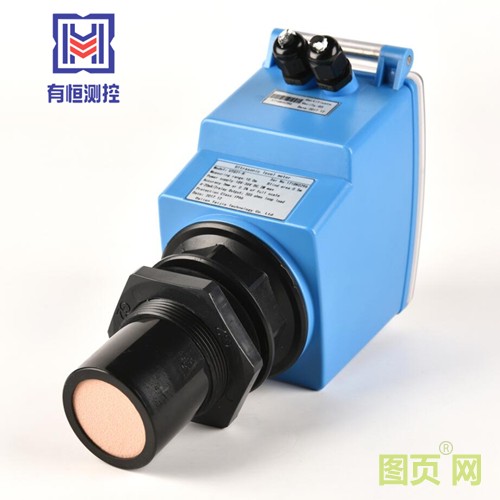

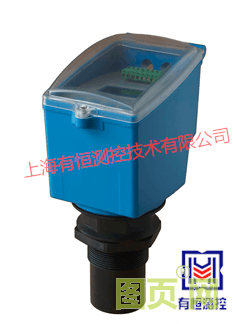

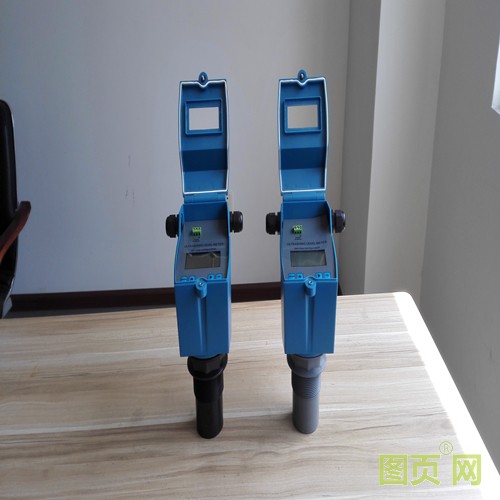

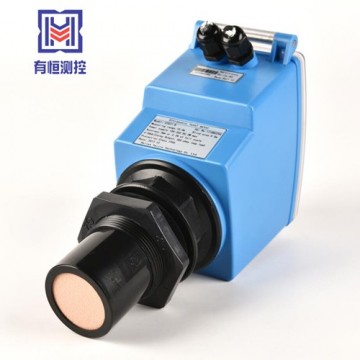

上海有恒超声波液位计的电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型仪表。本产品声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。我司拥有的声波智能技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。仪表的输入、输出线具有防雷、过流、过压保护。
超声波液位计是由换能器（探头）发出超声波脉冲，当超声波脉冲遇到被测介质表面被反射回来，反射回波被换能器接收并转换成系统可处理的电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的速度相关，可以用下式表示：
S=CxT/2
S：测得的有效距离
Cx：声波传输的速度
T：声波往返运行时间
传感器发出的超声波碰到被测介质被反射，反射回波的质量反映了物位计应用效果。回波质量定义为较小回波幅度（在较恶劣条件下回波幅度）比较大噪声幅度（多径反射回波等的幅度）。回波质量数值越大，物位计应用效果越好。由于发射超声波脉冲的换能器制造技术以及信号的处理技术，使得距离换能器较近的区域内无法被识别测量，不能准确测量出其距离值，该区域被称为测量盲区。
上海有恒测控超声波液位计产品优势
1> 采用物理全封闭探头：一体铸造无缝隙探头，使用寿命提高1-2年
2> 独特探头设计，适应16公斤压力环境
3> 回波跟踪算法：能在嘈杂的电、声噪声中有效捕捉真实回波
4> 多种补偿模式：内置温度补偿，带温度提示，声速校正模式
5> 点阵式液晶，中英文菜单：使调试和应用变得更为容易，可以显示多种图形
6> 灵活的测量模式：物位和距离两种测量模式，可以灵活设置参考位置
7> 可编程继电器输出：继电器可编程，每个继电器可以设置成高位、低位报警货关闭
超声波液位计技术参数
测量范围：0～5m、0～10m、0～15m、0～20m
盲区：0.25m～0.8m（视测量范围而定）
测量精度：±0.3%FS* （标准条件*）
分 辨 率：1mm
仪表显示：中英文显示液位、距离、电流、回波波形、历史曲线
供电电压：DC12V～36V / 22mA；DC12V～36V / 80mA 或 AC85V～265V / 5W
模拟输出：
4～20mA 环路电流输出 负载小于 400 欧姆
4～20mA/bit12 电流输出 负载小于 500 欧姆
数字输出：HART 5.0（选配） RS485/Modbus-RTU
开关量输出：无
2 路 SPST 继电器 4 路 SPST 继电器
触点功率：3A 250VAC / 5A 30VDC
电气接口：PG9 防水接口 PG11 防水接口
过程接口：G2（可定制 G1 1/2）
变送器材质：ABS 工程塑料
探头材质：普通防水 ABS / 耐腐蚀 ETFE / 也可定制聚四氟乙烯 PTFE 探头
探头线长度：无 小于 200 米
环境温度：－20℃ ～ ＋60℃*
防水等级：IP67 IP65 （常年处在潮湿环境下，建议在防水接头、仪表盖缝处涂玻璃胶 )
过程温度：－40℃ ～ ＋90℃（超过＋70℃需在订购时注明要求）
过程压力：0.8～3bar / 海拔小于 2000 米
*FS：全量程。 *标准条件：温度 20℃±5℃，湿度 45%～75%，周围无风，1bar 的空气中。 *环境温度在－40℃～－20℃时，液晶无法显示，但仪表能工作。当温度大于－20℃后，液晶能恢复显示。
